1 操作步骤

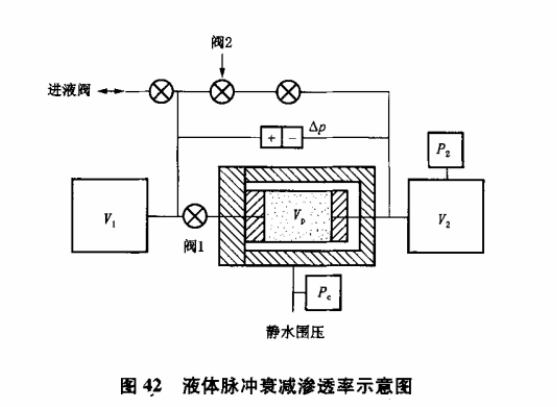

用脉冲衰减法进行液体渗透率测量时(图42)，将完全由液体饱和的岩样装入岩心夹持器中，然后施加适当的围压(一般以水力加压)。在一定的围压下由于孔隙压力的不同引起岩心所受的静压力不同，从而引起测试渗透率的变化。如E.6.8.5所描述的，要使该系统充满液体并加压到初始孔隙压力，则进液阀应在足够长的时间内保持打开从而使高压液体充分扩散进入岩样;让阀1和阀2继续
保持打开状态并关闭进液阀，开始观测下流传感器直到显示压力稳定后关闭阀1和阀2;通过旋转针型阀产生压力脉冲△。注意:除针型阀之外，其他阀门都应该在打开或关闭时其本身内体积不发生变化。
打开阀1开始脉冲衰减试验。岩样两端产生略小于△p:的初始压差△p[0]，这是由于阀1关闭，由针型阀产生的，所以应在上流总体积V中除去上流死体积V。因此，必须计算出△p[0](见E.6.8.5中的描述)。
2均质岩样的表征
压力脉冲通过岩样期间上流压力下降，而下流压力在脉冲“发生”之前保持为常数。此后，上流压力继续降低下流压力上升。如果岩样相当均质且上流和下流的压缩量相等，那么，上流压力的降低量与下流压力的上升量应该相当，同时由于△p[t]在半对数衰减曲线上呈线性降低，因此，平均孔隙压力应为常数，保持不变。
.3非均质岩样的表征
然而，如果岩样不是均质的，而是以具有相当高的液体传导率的裂缝系统和低传导率的基质孔隙为其特点，如果岩样的压缩量与上、下流容器的接近，或更大一些(小容器)，那么，在△p[t]已达到零以后，平均孔隙压力仍继续降低，半对数衰减曲线的直线产生变形。在这种情况下，在△p[t]相当快地被裂缝系统消耗，而液体继续缓慢地扩散，进人致密岩石的基质。如果容器容量大于基质的孔隙总量，出于液体进入基质，平均孔隙压力降低几乎观察不到。关于非均质岩样测定的更完整详细的讨论参阅Kamath等人的论述。
|
