垂直承载力
1 压力试验机荷载应在250 kN 以上， 上下压板间有效间距应在 3 m 以上； 卷尺量程应大于4 m ， 最小分度值应为1 mm 。
2 应以3根长度为 2. 8 m 的排气道制品为测试试件， 试件两端口应磨平并垂直于排气道中轴线。
试验步骤应符合下列规定：
1 应将试件直立于压力机上， 试件上下两端面应垫厚度3 mm ?5 mm 面积大于试件口径的弹性垫板， 垂直度误差不应大
于 2 mm / m ， 否则应用木片 或硬质薄片 垫平；
2 应以恒定加荷速度加载， 使试件在30 s ?60 s 内破坏； 记录试件破坏时的荷载值即为该试件的垂直承载值， 精确 至 IkN ;
3 应取以上三个试件试验结果的算术平均值为检测结果，精确至 lkN 。
抗柔性冲击
1 试验器具应符合下列规定：
1 标准沙袋： 应 由 l 〇 kg 干燥的标准沙装入缝制的底部直径为 200 mm 、 高度为 300 mm 的帆布袋中， 用于进行冲击试验；
2 支板： 应用 截面尺寸为 50 mmX 50 mm 的木棱， 长度应大于试件的长边侧壁；
3 应有线锤和量程大于 lm 的直尺。
2 应 以 1 根随机抽样的长度为标准层高、 尺寸与表观检查合格的排气道为试件， 抽样的样品数不少于3 件。
试验步骤应符合下列规定：
1 试验前应记录试件四周表面情况；

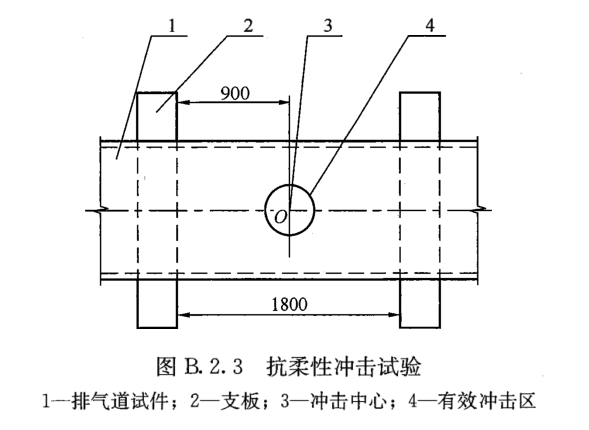

2 应按图 B . 2. 3 将试件长边侧壁水平均衡支撑于内侧间距为 1800 mm 的支板上， 两端悬出尺寸等距；
3 应以冲击面上的支板支撑中心线与管道轴向中心线的交点为冲击中心位置， 以冲击中心为圆心作直径为250 mm 的圆圈
标识 ， 以圆内区域作为有效冲击区；
4 应将沙袋提起至冲击区域正上方， 测量沙袋底部至试件被冲击面的距离， 保证其为 1000 mm ; 用线锤测量沙袋边缘至冲
击区域的投影， 控制使其落于有效冲击区内；
5 应以零初速度自 由释放沙袋， 冲击试件上表面， 如沙袋坠落冲击区域超出有效冲击区， 则该次试验无效， 应重新抽检
试验；
6 应按上述方法连续冲击3 次后， 将排气道翻转90°， 继续冲击3次， 检查排气道试件各处是否开裂， 并做好记录。
|
