试验条件
试验室的环境条件应符合 GB/T 2941 的要求。 试样在试验前， 要在此条件下至少保存 24 h。
试验介质
试验使用的试验介质为在 HFC-134a 制冷剂中添加 10％±l％质量的冷冻润滑油。

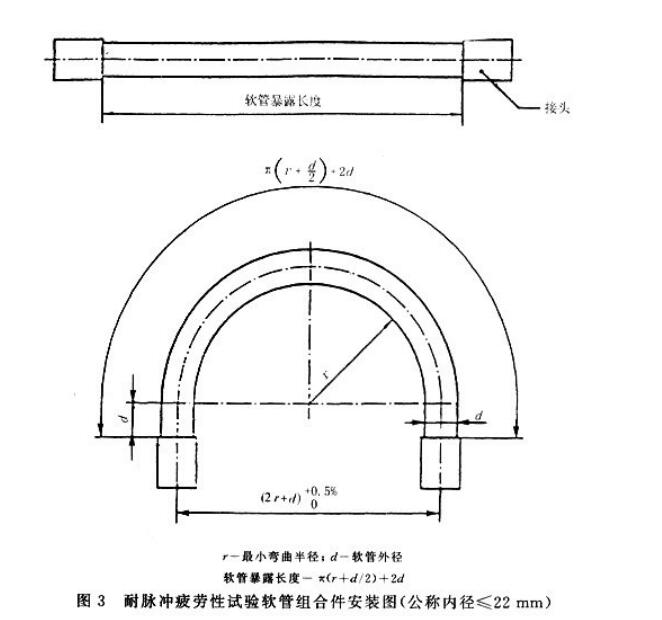

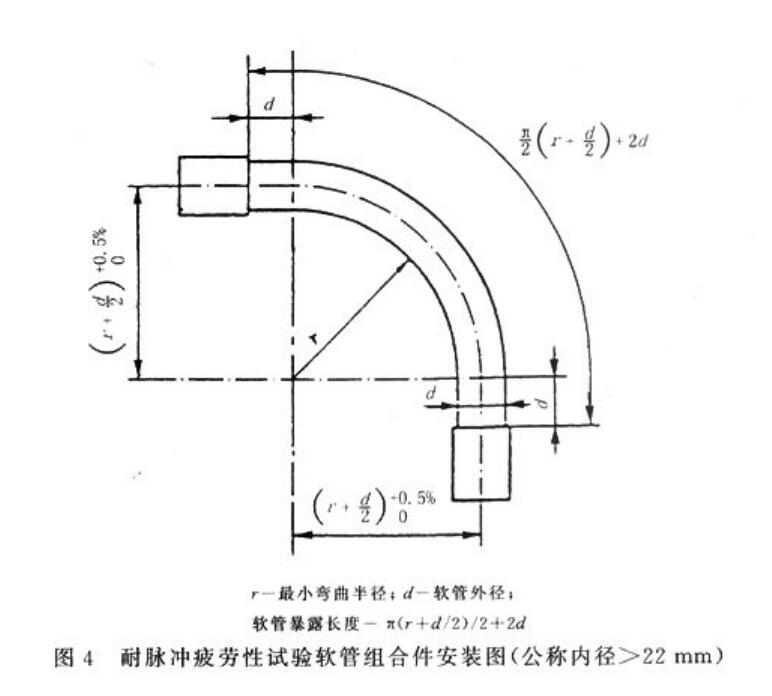

试验方法：把至少两根软管组合件安装在软管脉冲疲劳试验装置上， 对于公称内径小于或等于 22 mm 的软管， 弯曲 180° ， 软管暴露长度＝π （r＋d/2） ＋2d（见图 3） ； 对于公称内径大于 22 mm 的软管， 弯曲 90° ， 软管暴露长度＝π（r＋d/2） /2＋2d（见图 4） ；

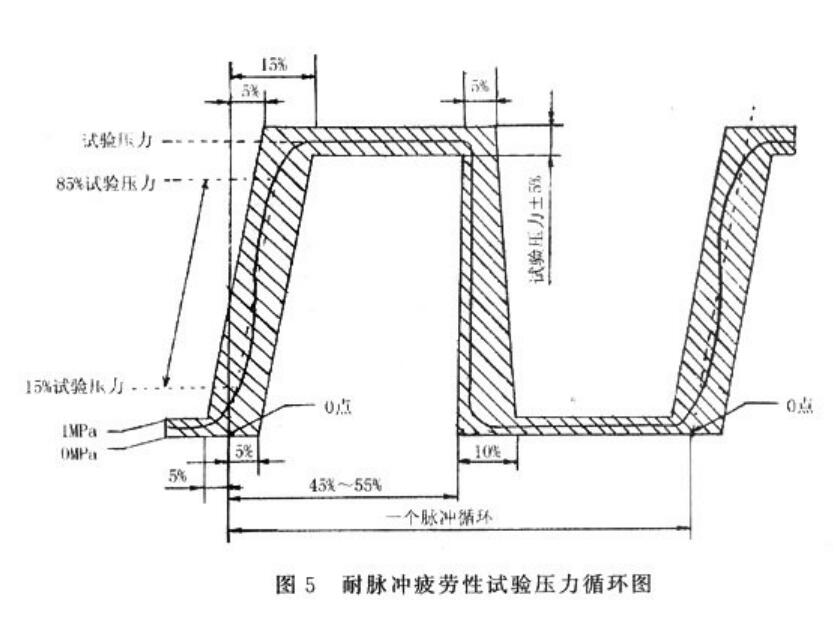

最小弯曲半径是软管公称半径的 5 倍， 然后按图 5 的规定施加（0. 5±0. 5） MPa～（2. 6±0. 13） MPa 的脉冲压力， 频率为每分钟 30 次至 40 次； 试验液体为冷冻润滑油， 油温为 40℃±2℃， 在环境温度为 125℃±2℃下进行试验， 共进行 150000次循环后， 仔细观察软管组合件是否有渗漏和损坏现象。
耐脉冲疲劳性
经 150000 次循环试验后， 软管组合件无渗漏及损坏等异常现象。
|
