1测试方法
测试采用等容法。
测试原理

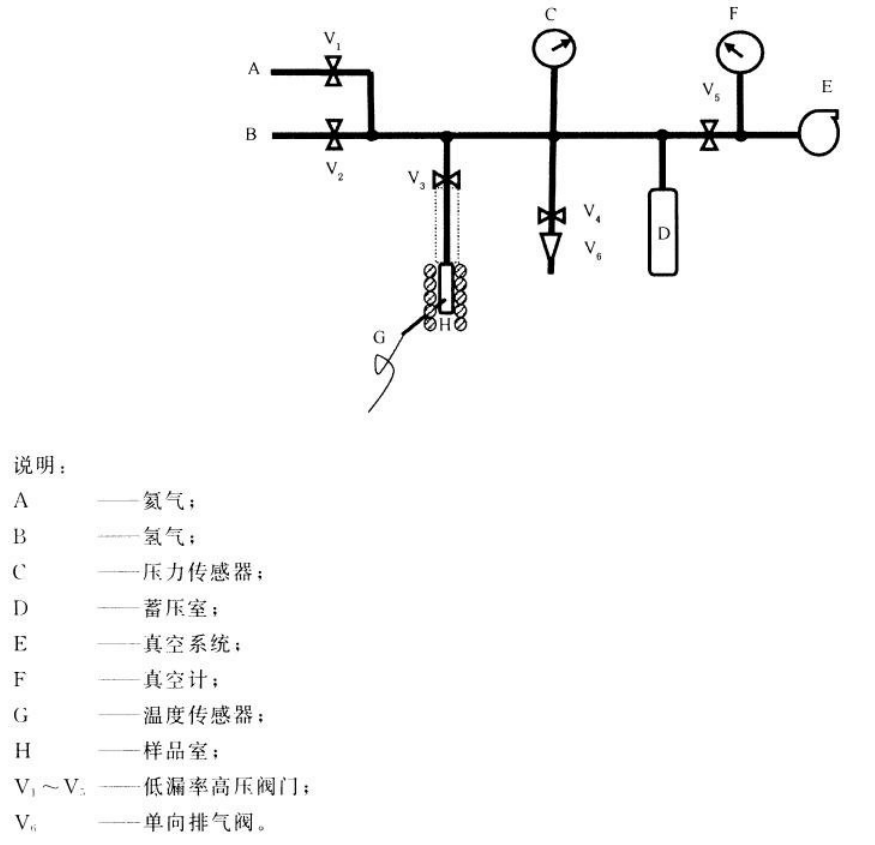

在一定温度下，向已知容积的容器中导人已知压力的氢气，再使氢化物反应器与容器导通并发生吸氢或者放氢反应，待系统压力稳定后，根据反应前后容器内压力的变化量和气体状态方程计算氢化物中的氢变化量。根据不同材料特性，上述过程循环次，即获得该氢化物材料在该温度下的吸氢或者放氢压力-组成-等温线(P-C-T)。
1温度设定
温度设定应按照如下步骤进行：
a)将系统温度设定为(298±0.5)K:
b)将样品室温度设定至PCT测试温度T并保持恒温。
8.2吸氢P-C-T测试
吸氢PCT测试应按照如下步骤进行：
a)
记录样品室压力P1,关闭阀门V3,打开阀门V2,向系统充入氢气，待系统压力稳定后，记录系统压力P2。
b)打开阀门V3连通系统与样品室，当压力满足8.4的平衡条件时，记录平衡压力P(eq)样品室温度T1、系统温度T2，关闭阀门V3完成一次单步吸氢，将平衡压力P定义为下一步吸氢测试的样品室压力P1。根据式(5)计算样品单步吸氢容量△C（m）,,获得一组压力和吸氢容量数据。
C)将系统压力升高△P1,待系统压力稳定后，记录系统压力P1（n）,按b)步骤继续进行单步吸氢测试。若第（n+1）次与第n次的平衡压力之差△P小于系统满量程的0.5‰，则应在第(n+2)次单步吸氢测量中将系统压力升高量△P提高1.5倍，否则应继续按照△P进行系
统压力的调整。
d)
重复单步吸氢步骤，步数宜不小于10。
e)
当系统平衡压力达到样品规定的最高吸氢压力时，完成吸氢P-CT测试。
放氢P-C-T测试
放氢P-CT测试应按照如下步骤进行：
a)
记录样品室压力Pm,根据样品室压力Pm和系统体积V以及样品室体积Vm,调节系统的初始压力Py。
b)
打开阀门V3,连通系统与样品室，当压力满足8.4的平衡条件时，记录压力P、样品室温度Tm、系统温度T,关闭阀门V,样品完成一次单步放氢，将压力P定义为下一次单步放氢的样品室新压力Pm。根据式(5)计算氢化物单步放氢容量△Cm,获得一组压力和放氢容量数据。
c)按b)步骤继续进行单步放氢测试。
△P提高1.5倍，否则应继续按照△P进行系统压力的调整。
d)
重复单步放氢步骤，步数宜不小于10，直到最终压力P不大于系统满量程的0.5%，完成放氢P-C-T测试。
|
