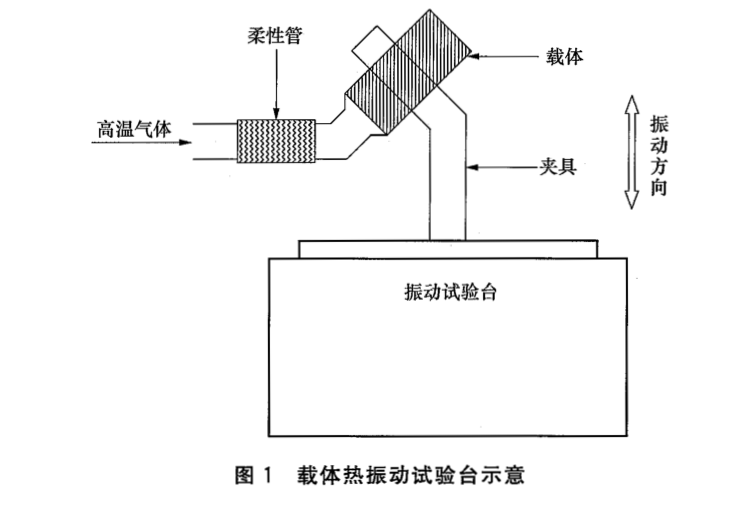

将载体通过夹具成45刚性固定于振动试验台上,并于发动机或燃烧器相连(图1),夹具一阶共振频率应大于试验频率。

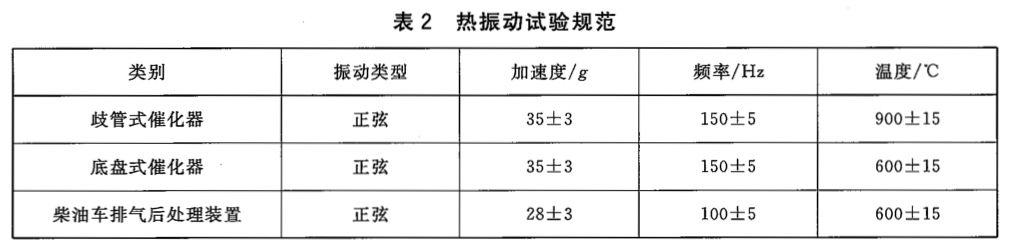

载体通过气流空速为(60000士600)h-1;人口温度按载体类别依据表2中温度规范进行,或者按照实车采集到的最高温度值进行,温度测量点位于载体前端面前(10士5)mm。
振动方向为垂直方向,振动工况按类别依据表2 中振动规范进行,或按照实车情况依据企业其他振动工况进行。试验时间 20 h。
试验前后在常温下测量载体前后端面间空速(60 000土600)h-1下的压差值,并检查载体完好情况。
振动耐久性要求
1 按上述进行热振动试验。
2热振动试验前后,常温下测量载体空速(60 000士600)h-1下前后端面压差,压差值的变化值不得超过15%。
3热振动试验后载体不应出现蜂窝明显变形、蜂窝结构与外壳脱落或脱离、外廓严重变形等破坏现象,其他破坏形式可由企业技术要求详细加以规定。
|
